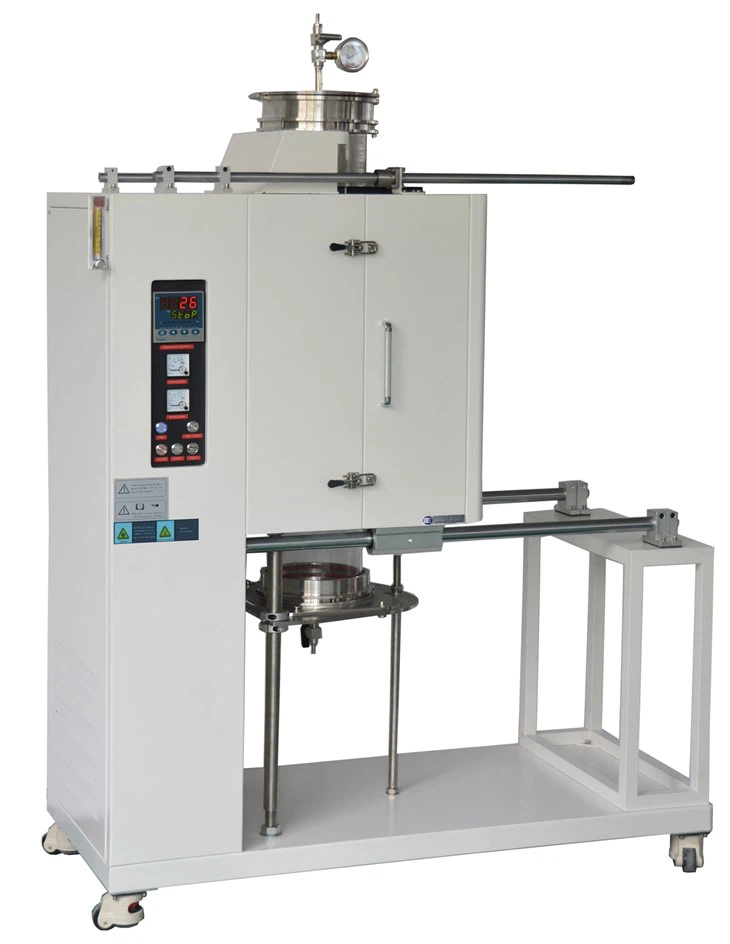

Ffwrnais Tiwb Hollti Fertigol
2. Offer Ffwrnais Blwch Lab: 1L-36L
3.Gall Tymheredd Gweithio gyrraedd 1200 gradd -1700 gradd
*** Rhestr Prisiau ar gyfer y cyfan uchod, holwch ni i gael
Disgrifiad
Paramedrau technegol
Mae'rfertigolholltiffwrnais tiwbyn ffwrnais cracio gyda'r tiwb ffwrnais yn hongian yng nghanol y ffwrnais adran radiant a'r llosgwyr a drefnwyd ar y ddwy ochr. Mae'n cynnwys yn bennaf o arwyneb gwresogi ymbelydredd (ffwrnais), arwyneb gwresogi darfudiad, simnai a ffroenell i gyflenwi ffynhonnell gwres. gosodir tiwb ffwrnais yn yr adran ymbelydredd a'r adran darfudiad, ac mae'r olew crai yn cael ei gynhesu i'r tymheredd gofynnol yn y tiwb ffwrnais ar gyfer adwaith cracio i gynhyrchu nwy cracio (olefin), ac mae'r nwy cracio yn mynd i mewn i'r ddyfais wahanu ar ôl quenching.
Yn afertigolholltiffwrnais tiwb, mae'r deunydd crai cracio yn cael adwaith cracio hydrocarbon yn y tiwb ffwrnais. Mae'r olew tanwydd yn cael ei chwistrellu i'r ffwrnais drwy'r ffroenell i'w losgi, ac mae'r nwy ffliw a gynhyrchir yn llifo drwy'r siambr ddarfudiad ac yn cael ei ollwng o'r simnai. mae'r adwaith cracio yn cael ei ddarparu gan hylosgiad y tanwydd y tu allan i'r tiwb, ac mae'r deunydd crai cracio yn cael ei gynhesu yn y tiwb i'r tymheredd gofynnol ar gyfer yr adwaith. Yr amser adwaith pyrolysis yw'r amser preswylio yn y ffwrnais tiwb y siambr ymbelydredd, sydd fel arfer yn fyr, tua {{0}}.8 i 0.9 eiliad.
Paramedr
| Offer Ffwrnais Lab Tubu | ||||
| Manyleb | Tymheredd Gweithio | Diamedr allanol tiwb ffwrnais (mm) | Nifer y parthau gwresogi | Hyd y parth gwresogi (mm) |
| TFH: Math o Benbwrdd | 1200:1200 gradd | 25: Φ25mm | Parth Tymheredd Sengl | 150:150mm |
| TFV: Math fertigol | 1500:1500 gradd | 30: Φ30mm | Parth Tymheredd Dwbl | 220:220mm |
| TFR: Math Rotari | 1700:1700 gradd | 50: Φ50mm | Tri Parth Tymheredd | 290:290mm |
| TFM: Math Aml-orsaf | 60: Φ60mm | 440:440mm | ||
| TFP: Math o Bwysedd Uchel | 80: Φ80mm | |||
| TFC: CVD | 100: Φ100mm | |||
| TFE: PECVD | ||||
| TFG: Math Tanio Atmosffer | ||||
| TFD: Wedi'i addasu | ||||
| Offer Ffwrnais Blwch Lab | ||
| Manyleb | Tymheredd Gweithio | Cyfrol(L) |
| BFC: Math cyffredinol | 1200:1200 gradd | 1:1L |
| BFV: Math o wactod | 1500:1500 gradd | 3.4:3.4L |
| BFW: Math gweladwy | 1700:1700 gradd | 4.5:4.5L |
| BFD: Wedi'i addasu | 7.2:7.2L | |
| 12:12L | ||
| 16:16L | ||
| 18:18L | ||
| 36:36L | ||
Maes cais-Ethene
Ei rôl mewn cynhyrchu ethylene
Technoleg ffwrnais cracio ethylene yw'r dechnoleg fwyaf aeddfed ar gyfer cynhyrchu ethylene, ac mae ffwrnais tiwb cracio fertigol yn ffurf bwysig o ffwrnais cracio ethylene. a chynhyrchion olefin eraill trwy adwaith cracio hydrocarbon.
Egwyddor cais mewn cynhyrchu ethylene
Mae'r ffwrnais tiwb cracio fertigol yn defnyddio'r deunydd crai cracio yn y tiwb ffwrnais i gynhyrchu nwy cracio fel ethylene trwy gracio adwaith hydrocarbon ar dymheredd uchel. Mae'r olew tanwydd yn cael ei chwistrellu i'r ffwrnais trwy'r ffroenell i'w losgi, ac mae'r nwy ffliw a gynhyrchir yn llifo trwyddo. y siambr darfudiad ac yn cael ei ollwng o'r simnai. Mae'r gwres sydd ei angen ar gyfer yr adwaith cracio yn cael ei ddarparu gan hylosgiad y tanwydd y tu allan i'r tiwb, ac mae'r deunydd crai cracio yn cael ei gynhesu yn y tiwb i'r tymheredd gofynnol ar gyfer y adwaith.Yr amser adwaith pyrolysis yw'r amser preswylio yn y tiwb ffwrnais siambr ymbelydredd ac fel arfer mae'n fyr.
Mathau a nodweddion ffwrnais tiwb hollti fertigol
Mae yna lawer o fathau o ffwrneisi tiwb wedi cracio'n fertigol, megis ffwrnais cracio math SRT, ffwrnais cracio USC, ffwrnais cracio milieiliad, ac ati. Mae gan y ffwrneisi cracio hyn wahanol nodweddion a manteision. rheoleiddio hyblyg a gweithredu hir cylchredeg. Mae'r ffwrnais gracio USC yn ffwrnais cracio codwr un rhes a dwbl, ac mae'r coiliau ymbelydredd yn coiliau siâp W neu siâp U, sydd â nodweddion cracio. Mae coil ymbelydredd cracking.The uwch-ddewisol o ffwrnais cracio milieiliad yn diwb syth unffordd, sydd â nodweddion amser ymateb byr ac effeithlonrwydd thermol uchel.
Mesurau optimeiddio mewn cynhyrchu ethylene
Er mwyn gwella effeithlonrwydd a budd ffwrnais tiwb cracio fertigol wrth gynhyrchu ethylene, gellir cymryd y mesurau optimeiddio canlynol:
Optimeiddio strwythur y tiwb ffwrnais: trwy wella dyluniad a dewis deunydd y tiwb ffwrnais, gwella ymwrthedd tymheredd uchel a sefydlogrwydd y tiwb ffwrnais, ac ymestyn oes gwasanaeth y tiwb ffwrnais.
Gwella effeithlonrwydd thermol: Mabwysiadu technoleg hylosgi uwch a thechnoleg adfer gwres i wella effeithlonrwydd hylosgi a chyfradd adfer gwres y ffwrnais a lleihau'r defnydd o ynni ac allyriadau.
Optimeiddio'r broses gracio: trwy addasu cyfansoddiad cracio deunyddiau crai ac amodau adwaith, gwella cynnyrch ac ansawdd ethylene a chynhyrchion eraill.
Cryfhau cynnal a chadw offer: Cynnal a chadw ac ailwampio'r ffwrnais gracio yn rheolaidd i sicrhau gweithrediad arferol a diogelwch yr offer.
Tuedd datblygu mewn cynhyrchu ethylene
Gyda datblygiad y diwydiant cemegol a datblygiad technoleg, bydd y defnydd o ffwrnais tiwb fertigol cracio mewn cynhyrchu ethylene yn parhau i ddatblygu a gwella.Yn y dyfodol,ffwrneisi tiwb hollti fertigolyn datblygu i gyfeiriad mwy effeithlon, diogelu'r amgylchedd, economi, deallusrwydd ac awtomeiddio.Er enghraifft, trwy fabwysiadu deunyddiau anhydrin newydd, optimeiddio strwythur tiwb ffwrnais, gwella effeithlonrwydd thermol a mesurau eraill i leihau'r defnydd o ynni ac allyriadau ymhellach; Trwy gyflwyno technoleg ddeallus a thechnoleg awtomeiddio, gwella gweithrediad a lefel rheoli ffwrnais cracio; Ar yr un pryd, bydd datblygu a chymhwyso deunyddiau newydd a chatalyddion uwch yn hyrwyddo cymhwyso a datblygu fertigol ymhellach cracio ffwrneisi tiwb mewn cynhyrchu ethylene.
Arbrawf gwely hylifol
Er bod ffwrneisi tiwb wedi cracio'n fertigol yn cael eu defnyddio'n bennaf ar gyfer adweithiau cracio hydrocarbon, mae hefyd yn bosibl cyfuno ffwrneisi tiwb cracio fertigol â thechnoleg gwely hylifol mewn rhai senarios ymchwil neu gymhwyso penodol. Er enghraifft, wrth archwilio prosesau adwaith pyrolysis newydd neu wneud y gorau o amodau'r broses bresennol, gellir defnyddio arbrofion gwely hylifedig i efelychu a gwerthuso gwahanol amodau adwaith a pharamedrau.Trwy gymharu a dadansoddi'r data arbrofol a chanlyniadau gwely hylifedig, gall ddarparu cyfeiriad defnyddiol ar gyfer optimeiddio'r broses a rheoli'r broses adwaith o ffwrnais tiwb fertigol cracio.
Yn ogystal, mae rhai rhannau neu gydrannau offwrneisi tiwb hollti fertigolgall hefyd gael ei ddylunio neu ei addasu gan ddefnyddio technoleg gwely hylifedig.Er enghraifft, gall cyflwyno technoleg gwely hylifedig mewn rhai ardaloedd o ffwrneisi tiwb wedi cracio fertigol wella'r effaith gymysgu a pherfformiad trosglwyddo gwres a màs y deunyddiau adwaith, er mwyn gwella effeithlonrwydd o adwaith cracio ac ansawdd y cynnyrch.
Weldio metel
Gofyniad Weldio
Mae'r tiwb ffwrnais o gracio ffwrnais yn bennaf yn cynnwys tiwb casglu fewnfa a choil ymbelydredd, sef y rhannau craidd o gracio furnace.The ansawdd y gosodiad yn uniongyrchol yn penderfynu a all y ddyfais redeg yn sefydlog am amser hir. ffwrnais, mae'r gofynion ar gyfer cymalau weldio yn hynod o uchel, nid yn unig i sicrhau cryfder a thyndra'r weldiad, ond hefyd i atal craciau, cynhwysiant slag a diffygion eraill yn y broses weldio.
Deunyddiau weldio
Dylai'r dewis o ddeunyddiau weldio ar gyfer cracio tiwbiau ffwrnais gael eu pennu yn ôl y cyfansoddiad cemegol, priodweddau mecanyddol ac amgylchedd gwaith y deunyddiau weldio sylfaenol material.Common yn cynnwys amrywiaeth o wifren aloi cromiwm nicel uchel, electrod ac yn y blaen. â chryfder tymheredd uchel da, ymwrthedd cyrydiad a gwrthiant crac thermol.
Proses weldio
Dylid pennu siâp a maint y rhigol yn ôl y broses weldio a thrwch y deunydd sylfaen. Dylid prosesu'r rhigol yn esmwyth, heb graciau, cynhwysiant slag a diffygion eraill.
Mae weldio lleoli yn gam pwysig yn y broses weldio, a ddefnyddir i osod lleoliad y sodrwr ac atal anffurfiad yn ystod y broses weldio. Dylai hyd ac uchder y weldiad lleoli fod yn gymedrol ac wedi'i ddosbarthu'n gyfartal ar hyd cylchedd y tiwb.
Cyn-weldio preheating yw un o'r mesurau pwysig i atal weldio craciau. Dylai'r tymheredd preheating yn cael ei benderfynu yn ôl y cyfansoddiad cemegol, trwch a weldio broses y deunydd sylfaen.Preheating gall leihau graddiant tymheredd y cymalau weldio, lleihau straen weldio a tueddiad crac.
Y dull weldio o gracio tiwb ffwrnais fel arfer yw weldio arc argon, weldio arc â llaw ac yn y blaen.Ar gyfer deunyddiau sylfaen mwy trwchus, gellir defnyddio prosesau weldio aml-haen ac aml-pas i sicrhau ansawdd a chryfder y weldio.
Mae triniaeth wres ôl-weldio yn gam pwysig i ddileu straen weldio a gwella perfformiad y driniaeth wres ôl-weldio weldio.Common yn cynnwys anelio lleddfu straen, tymheru, ac ati.
Weldio arolygiad
Weldio arolygu yn gam pwysig i sicrhau ansawdd y weldio welding.Common weldio dulliau arolygu yn cynnwys arolygu ymddangosiad, profion annistrywiol a phrawf priodweddau mecanyddol.
Arolygiad ymddangosiad
Mae wyneb y weld yn cael ei archwilio gan y llygad noeth neu chwyddwydr i ddod o hyd i graciau, cynhwysiant slag, diffyg ymasiad a diffygion eraill ar wyneb y weld.
Profi annistrywiol
Mae profion nondestructive yn ddull o ganfod diffygion mewnol mewn welds heb niweidio'r welds.
Prawf priodweddau mecanyddol
Prawf priodweddau mecanyddol yw cynnal profion tynnol, plygu, effaith a phrofion eraill ar y weldiad i werthuso cryfder a chaledwch y weldiad a phriodweddau mecanyddol eraill.
Rhagofalon Weldio
Rheoli paramedrau weldio yn llym
Mae paramedrau weldio yn cynnwys cerrynt weldio, foltedd, cyflymder weldio, ac ati, sy'n cael effaith bwysig ar ansawdd a pherfformiad y weld. Felly, dylai'r paramedrau weldio gael eu rheoli'n llym yn ystod y broses weldio i sicrhau bod ansawdd a pherfformiad y weldio weld yn bodloni'r gofynion.
Atal anffurfiad weldio
Mae'r anffurfiad a gynhyrchir yn y broses weldio yn un o'r ffactorau pwysig sy'n effeithio ar ansawdd y weldparts. Felly, dylid cymryd mesurau effeithiol yn y broses weldio i atal anffurfiad weldio, megis defnyddio dilyniant weldio rhesymol, y defnydd o osodiadau ac ati .
Cryfhau amddiffyniad cymalau weldio
Mae cymalau wedi'u weldio yn un o'r cysylltiadau gwannaf yn y weldiad, felly dylid cryfhau amddiffyniad cymalau wedi'u weldio. Yn ystod y broses weldio, dylid cymryd mesurau effeithiol i amddiffyn y cymalau weldio, megis defnyddio nwyon amddiffynnol, sborionwyr slag weldio, etc.
Materion sydd angen sylw
Rhagofalon diogelwch
Gwiriwch cyn gweithredu
Cyn ei ddefnyddio, dylid gwirio'r corff ffwrnais, yr elfennau gwresogi, y system reoli a chydrannau eraill yn ofalus i sicrhau nad oes unrhyw ddifrod neu annormal.
Gwiriwch fod y ffynonellau pŵer ac aer (os yw'n berthnasol) wedi'u cysylltu'n gywir a sicrhewch eu sefydlogrwydd.
Amddiffyniad Personol
Dylai gweithredwyr wisgo offer amddiffynnol priodol, megis menig sy'n gwrthsefyll gwres, sbectol amddiffynnol, dillad amddiffynnol, ac ati, i atal anafiadau a achosir gan dymheredd uchel neu wrthrychau hedfan.
Osgoi amlygiad hirfaith i dymheredd uchel, a all achosi problemau iechyd.
Cau brys
Yn gyfarwydd â lleoliad a gweithrediad y botwm stopio brys, er mwyn stopio'n gyflym mewn argyfwng.
Mewn achos o amodau annormal, megis codiad tymheredd annormal, methiant offer, ac ati, stopiwch y peiriant ar unwaith a cheisio cymorth personél cynnal a chadw proffesiynol.
Mesurau atal tân
Sicrhewch nad oes unrhyw ddeunydd fflamadwy o amgylch y ffwrnais i atal tân.
Bod â chyfarpar diffodd tân priodol a bod yn gyfarwydd â'r defnydd ohono.
Rhagofalon gweithredu
Rheoli tymheredd
Gosodwch y tymheredd priodol yn unol â gofynion y broses a monitro'r newidiadau tymheredd yn y ffwrnais yn agos.
Osgoi cynnydd neu ostyngiad sydyn yn y tymheredd i osgoi difrod i offer neu ddeunyddiau.
01
Rheolaeth atmosffer (os yn berthnasol)
Addaswch yr awyrgylch yn y ffwrnais yn unol â gofynion y broses, megis cyflwyno nwy anadweithiol, lleihau nwy, ac ati.
Gwiriwch sefydlogrwydd a chywirdeb y system rheoli atmosffer o bryd i'w gilydd.
02
Trin deunydd
Yn ystod y broses wresogi, dylai'r deunydd gael ei ddosbarthu'n gyfartal yn y ffwrnais i wella'r effeithlonrwydd gwresogi.
Ceisiwch osgoi gosod deunyddiau fflamadwy, ffrwydrol neu gyrydol yn y ffwrnais.
03
Cynnal a chadw rheolaidd
Glanhau a chynnal a chadw corff ffwrnais yn rheolaidd, elfen wresogi, system reoli, ac ati, i sicrhau eu gweithrediad arferol.
Archwiliwch ac ailosod rhannau sydd wedi treulio neu sydd wedi'u difrodi i ymestyn oes gwasanaeth yr offer.
04
Nodiadau eraill
Hyfforddiant ac Addysg
Cynnal hyfforddiant ac addysg angenrheidiol i weithredwyr i ymgyfarwyddo â dulliau gweithredu a rhagofalon yr offer.
Sicrhewch fod y gweithredwr yn deall gweithdrefnau gweithredu diogel a mesurau trin brys yr offer.
Cofnodi a monitro
Cofnodwch baramedrau gweithredu ac amodau annormal yr offer ar gyfer dadansoddi a gwella diffygion.
Gwerthuswch berfformiad yr offer o bryd i'w gilydd i sicrhau ei fod yn bodloni gofynion y broses.
Cydymffurfiad
Sicrhau bod offer yn cael ei ddefnyddio yn unol â rheoliadau a safonau diogelwch lleol.
Pan fo angen, ceisiwch sefydliadau proffesiynol i gynnal asesiad diogelwch ac ardystio offer.
